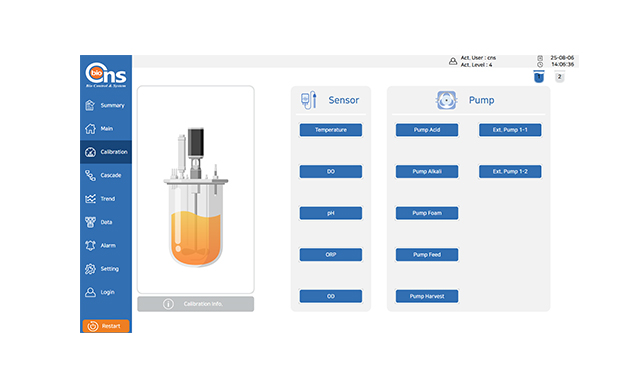

개별 Unit 설정 제어창 운영
- 각 Unit별 조건 설정 및 실시간 모니터링 기능 제공
- 배양 데이터의 자동 기록 및 Excel 형식 출력 지원
- 사용자 계정 기반의 로그인 방식으로 보안 강화
- 사용자 요구에 따른 기능 확장 및 소프트웨어 커스터마이징 가능
Product
Bioreactor & fermenter for research
and development

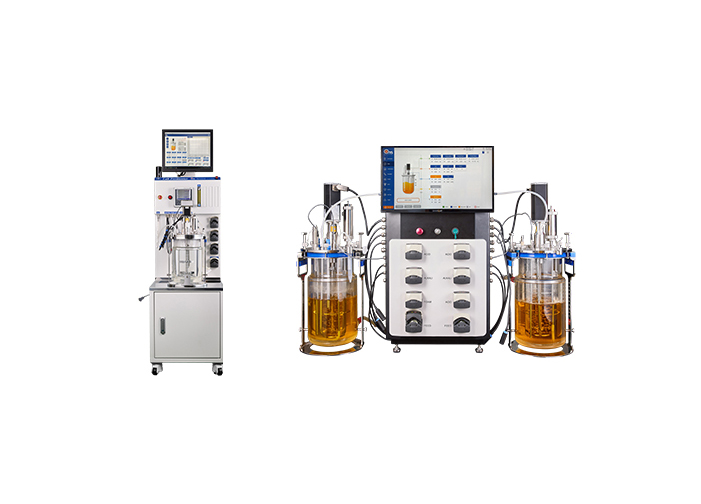

BIOCNS Lab Series
Lab series BIOCNS L은 다양한 미생물 및 세포 배양 실험에 최적화된 실험실용 배양 시스템으로,
LS(Stand Type) 와 LB(Bench Type) 두 가지 구성으로 제공됩니다.
두 모델은 동일한 제어 시스템 및 배양 성능을 기반으로 하며,
미생물 배양은 기본 지원, 동물세포/유전자 세포 배양은 옵션 선택을 통해 구성 가능합니다.
Features
- 실험실 환경에 최적화된 다양한 형태(Stand / Bench) 제공
- Rushton / Marine / Elephant Ear 등 다양한 임펠러 선택
- 3중 Baffle(SUS316L, 탈착식) 적용으로 안정적인 교반
- PID 기반 정밀 온도·pH·DO 제어
- 개별 가스 라인 기반 정밀 가스 제어(MFC 또는 Flowmeter 방식)
- Ring / Mesh Sparger(0.2 µm 필터 포함) 선택
- 사용자 맞춤형 제어 환경(HMI, 실시간 트렌드, 데이터 로깅 기능)
- Auto Sampling 기능 옵션 별도 구매 가능
- 세포 배양 기능(온도 범위, 저전단 임펠러 등) 옵션으로 추가 가능
BIOCNS L Series 제품 코드 분류
BIOCNS L Series

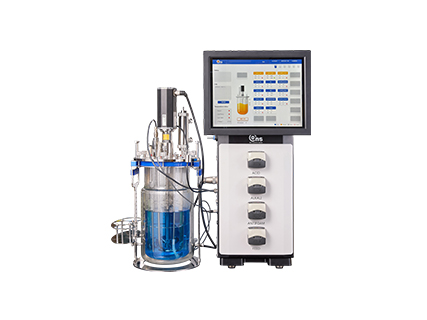

BIOCNS-LB-05S

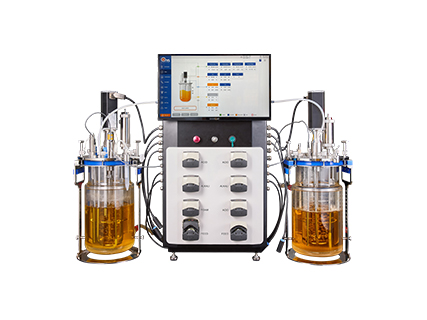

BIOCNS-LB-05D

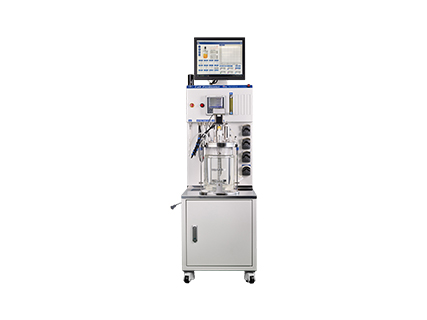

BIOCNS-LS-05S
BIOCNS-LS-05D

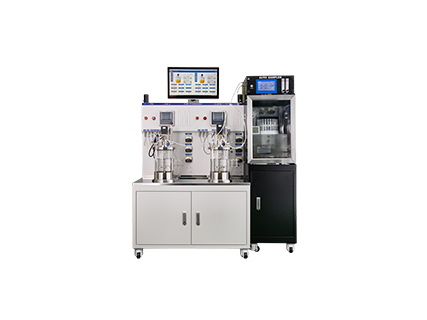

(Shown with optional Auto Sampler (Model: BIOCNS-A))
기술적 특장점
BIOCNS LS/LB Series는 다양한 미생물 및 세포 배양 공정에 대응할 수 있도록
배양 효율을 극대화한 구조와 정밀한 제어 시스템을 기반으로 설계되었습니다.
고농도 배양을 위한 교반 및 가스 제어 기술을 적용하여 안정적이고 재현성 높은 온도 제어가 가능합니다.
또한 Pilot / Plant Vessel과 동일한 형상과 구조를 적용하여 연구 단계에서 대량 생산 단계로의 공정 확장(Scale-up)이 용이합니다.

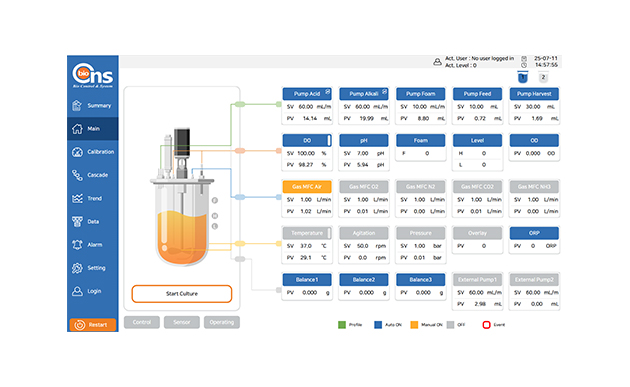

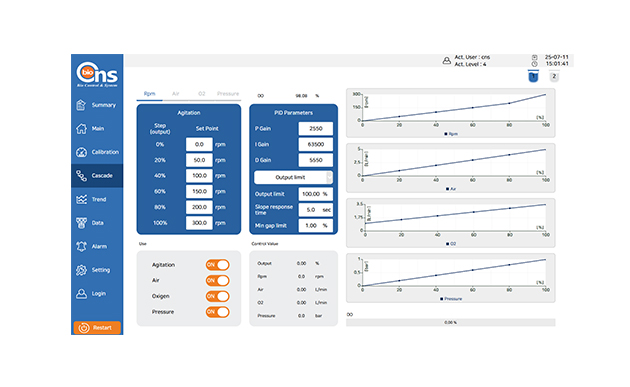

Control System
- 단일 제어 화면에서 모든 배양 조건을 직관적으로 조작 가능
- SV(Setting Value)와 PV(Process Value)를 한눈에 확인
- 실험 데이터의 실시간 축적 및 트렌드 그래프 확인 기능
- One-Touch 방식의 배양 시작 및 정지
Model Structure
toggle| Category | Stand Type | Bench Type |
|---|---|---|
| Model | BIOCNS LS | BIOCNS LB |
| Volume | 1 / 3 / 5 / 7 / 10 L | |
| Configuration | Single / Double | |
| Type | Standing | Benchtop |
General
toggle| Category | Item | Specification / Description |
|---|---|---|
| Vessel Specification | Vessel Volume / Working Volume | 1 L / 3 L / 5 L / 7 L / 10 L (Standard; customizable per vessel) |
| Agitation Speed | 50–1,200 RPM (Microbial) / 0–1,000 RPM (Cell culture option) | |
| Impeller Type | Rushton / Marine / Elephant Ear (selectable) | |
| Operating Temperature | 4–80 °C (Accuracy ±0.1 °C) / 4℃-50℃ (±0.1 ℃) (Cell culture option) | |
| Vessel Material | Borosilicate glass, Stainless steel 316L | |
| Adjustable Ports | pH, ORP (REDOX), DO, Thermo well, Baffle, Foam, Inoculation, Sampling, Feeding | |
| Exhaust Condenser | Stainless-steel condenser mounted on the head plate | |
| Sensors | Sensor Types | pH / DO / OD / ORP / Foam / Level / Temperature |
| Balance Control | RS-232C communication; weight measurement via integrated scale | |
| Level Sensor Control | Electrode-type high/low level control | |
| Pressure Control | Automatic pressure control (up to 1.5 bar) | |
| Gas Analyzer (Option) | CH₄, O₂, CO₂, NH₃, N₂ monitoring | |
| Pumps | Peristaltic Pumps | 3 built-in assignable pumps (standard 25 RPM duty cycle) |
| Control & Setting | PV/SV Control | pH, DO, Temperature, RPM, Air, Feeding |
| PID / On-Off Control | Precision PID control; on/off mode available | |
| Aeration | Sparger | Ring or Mesh sparger with 0.2 µm disposable filter |
| Software | HMI Software | Real-time data logging, alarms, and trend graph display |
| Controller | Control Unit | Embedded PC or PC + integrated control board |
| GMP | Validation | IQ / OQ (21 CFR Part 11 compliant) |
Electrical & Utilities
toggle| Item | Specification / Description |
|---|---|
| Power Supply | 100–240 V, 50/60 Hz, Single phase |
| Fuse Capacity | 10A |
| Ambient Conditions | 0–50 °C, ≤85% RH |
| Weight | 30–60 kg (depending on model and vessel volume) |

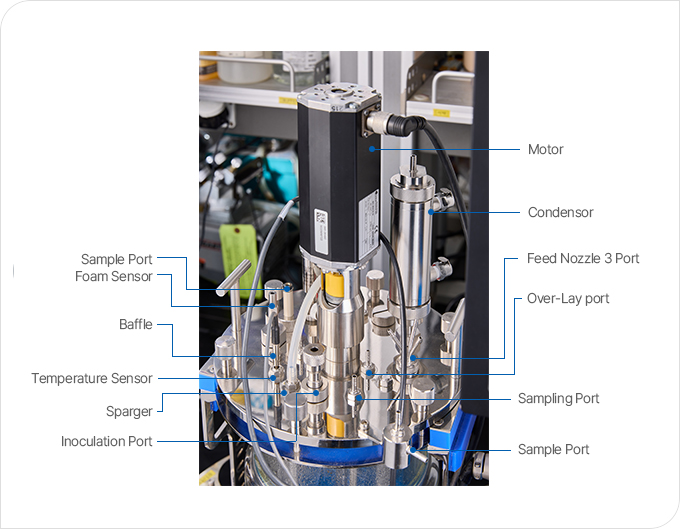

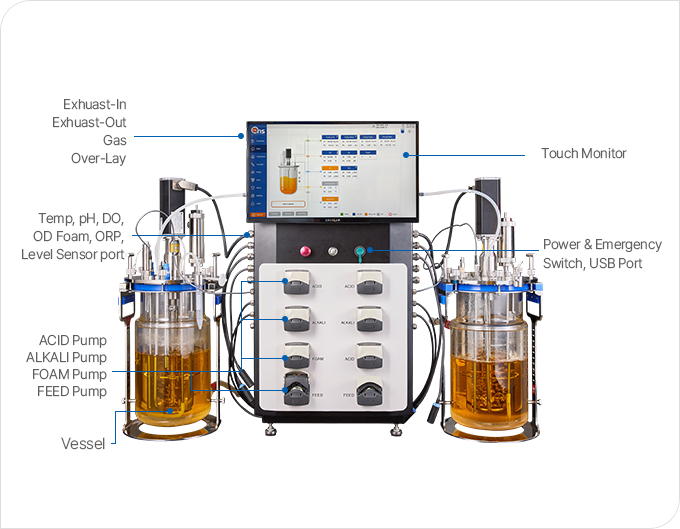

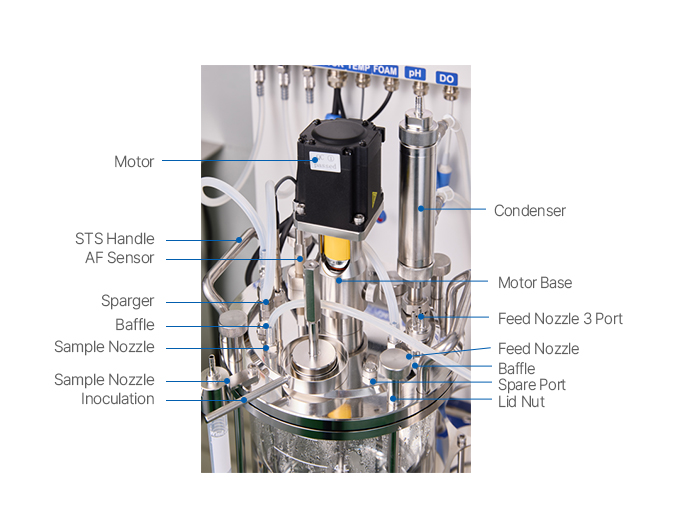

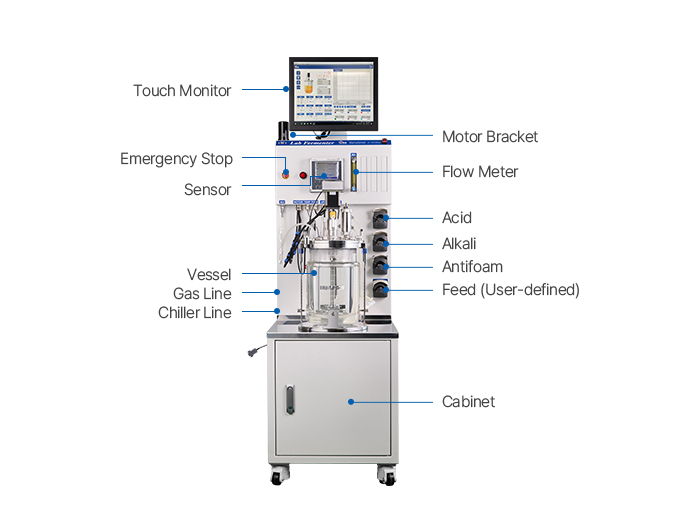

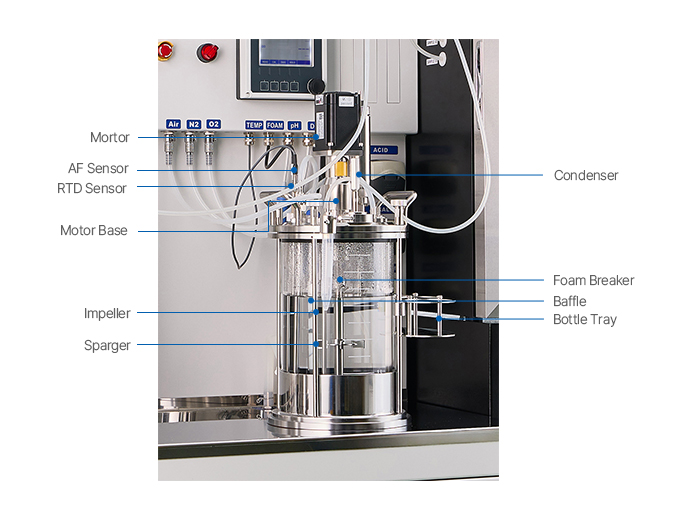

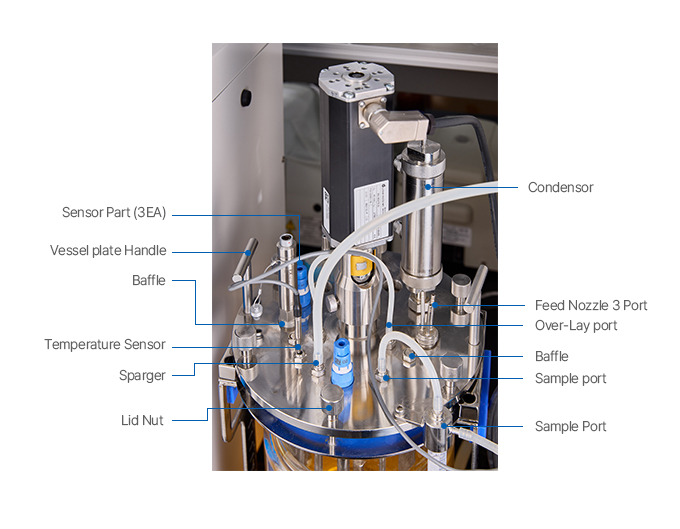

Component Overview
